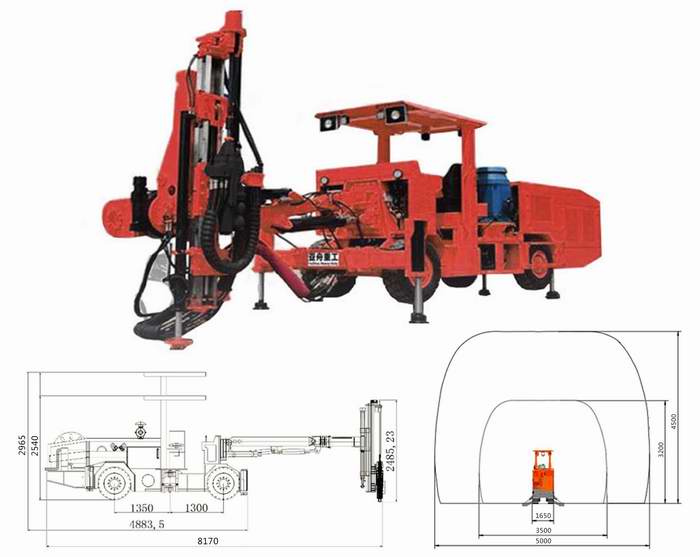

YZ-76全液压采矿台车:
适用于各种地下非煤矿山的采矿作业。本设备适用于巷道断面为35m*3.2m-5m*45m，是金属矿山利用无底柱分段崩落采矿工艺方法的首选设备。它能满足多种定位功能的特定采矿钻孔的需要，机械化程度和工作效率高，尤其适合在小断面巷道作业。
电气基本性能参数 | 项目 | 技术参数 |
整机 | 整机外型尺寸（长*宽*高）mm | 8170*1650*2540/2965 |
适应断面（宽*高）m | 3.5*3.2-5.0*4.5 | |
凿孔直径mm | Φ50-Φ70 | |
钻杆长度mm | 1000-1200 | |
钻孔深度mm | ≤40 | |
钻孔速度m/min | 1-2 | |
主电机功率KW | 75 | |
液压油箱容量L | 200 | |
总重kg | 约11000 | |
钻臂 | 凿岩机型号 | L24 |
回/转° | 正180、反180 | |
推进器俯/仰° | 俯70、仰30 | |
推进器补偿mm | 1000 | |
底盘 | 柴油机功率HP/KW | 69/51 |
转向° | ±35 | |
轮胎规格 | 8.25R15 | |
后桥摆角° | ±8 | |
接近角/去离角° | 17/17 | |
最小转弯半径mm | 内≥4800/外≥6450 | |
行走速度km/h | 水平路面<10 | |
最小离地间隙mm | 260 | |
行车制动 | 湿式制动器 | |
燃油箱容积L | 60 | |
供气系统 | 流量m3/min | 0.67 |
工作气压Mpa | 0.2-0.8 | |
供水系统 | 流量L/min | 240 |
工作水压Mpa | 0.8-1.2 | |
电气系统 | 电机总功率KW | 80.5 |
供电电压V | 380/660/1140 | |
电机转速r/min | 1450 | |
蓄电池V/Ah | 2*12/160 | |
行车照明灯W | 3*24 | |
工作照明灯W | 2*24 | |
电气系统V | 24 |
注：因产品不断升级，更多详情请电话咨询。
