YZ-200轮式单臂凿岩台车
CMJ1-15煤矿用液压单臂掘进钻车:
适应于煤矿、非煤矿、铁路隧道、引水工程、国防工程等岩巷有轨施工掘进中打炮眼作业，该机机身小结构紧凑，适合在巷道断面5mx42m以下的岩石巷道中作业，钻孔直径中32~89mm。该机机动灵活，凿岩速度快工作效率高可达2-4米/分;液压系统先进维修方便;工作稳定爬坡能力强，操作方便，安全可靠;设有专用大坡度28应用工地机型。
电气基本性能参数 | 项目 | 技术参数 |

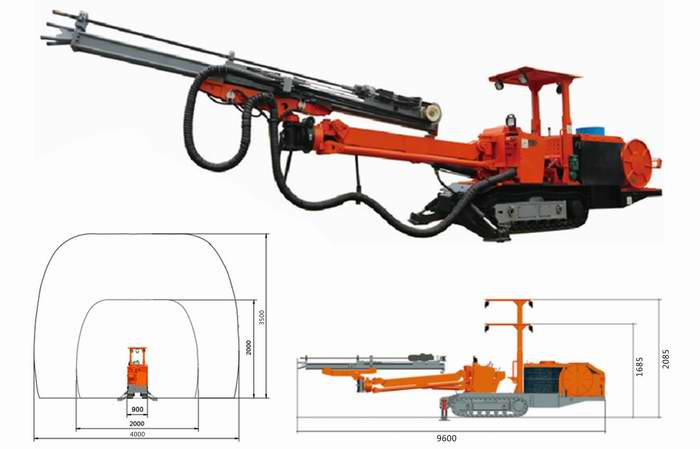

整机 | 整机外型尺寸（长*宽*高）mm | 9600*900*1685/2085 |
适应断面（宽*高）m | 2.0*2.0-4.0*3.5 | |
凿孔直径mm | Φ32-Φ89 | |
钻杆长度mm | 3050（标配）/3700(选装） | |
钻孔深度mm | 2700（标配）/3300(选装) | |
钻孔速度m/min | 2-2.5 | |
主电机功率KW | 1*45 | |
液压油箱容量L | 200 | |
总重kg | 约8000 | |
钻臂 | 凿岩机型号 | L16 |
回/转° | 正180、反180 | |
摆臂 | 左45、右45 | |
推进器俯/仰° | 俯90、仰3 | |
推进器补偿mm | 1500 | |
底盘 | 履带宽度mm | 330 |
最小转弯半径mm | 原地 | |
行走速度km/h | ≤2 | |
爬坡能力° | ≤16 | |
供气系统 | 流量m3/min | 0.67 |
工作气压Mpa | 0.2-0.8 | |
电机功率KW | 4 | |
供水系统 | 流量L/min | 130 |
工作水压Mpa | 0.2-1.2 | |
电机功率KW | 1.5 | |
电气系统 | 电机总功率KW | 50.5 |
供电电压V | 380/660/1140 | |
蓄电池V/Ah | 2*12/160 | |
行车照明灯W | 3*24 | |
工作照明灯W | 1*24 |
注：因产品不断升级，更多详情请电话咨询。
